Wibracje są częstym problemem w sprzęcie elektrycznym i mogą prowadzić do różnych problemów, w tym przedwczesnego zużycia, zanieczyszczenia hałasem, a nawet awarii sprzętu. Jako dostawca pochłaniaczy drgań rozumiemy znaczenie łagodzenia tych drgań w celu zapewnienia optymalnej wydajności i trwałości systemów elektrycznych. W tym poście na blogu zagłębimy się w fascynujący świat pochłaniaczy drgań, badając, jak działają one w sprzęcie elektrycznym i jakie korzyści oferują.
Zrozumienie wibracji w sprzęcie elektrycznym
Zanim zrozumiemy, jak działają pochłaniacze drgań, konieczne jest zrozumienie natury wibracji w sprzęcie elektrycznym. Wibracje w układach elektrycznych mogą być spowodowane różnymi czynnikami, w tym pracą silników, generatorów i transformatorów. Te elementy mechaniczne generują wibracje podczas obracania się lub pracy, które mogą być następnie przenoszone przez sprzęt i otaczającą konstrukcję.
Oprócz źródeł mechanicznych, urządzenia elektryczne mogą być również narażone na wibracje spowodowane prądem elektrycznym. Na przykład prąd przemienny (AC) może powodować siły elektromagnetyczne powodujące wibracje, szczególnie w transformatorach i innych urządzeniach elektrycznych dużej mocy. Wibracje te mogą być szczególnie problematyczne, ponieważ mogą prowadzić do rezonansu, który występuje, gdy częstotliwość drgań własnych sprzętu odpowiada częstotliwości źródła drgań, powodując wzmocnienie wibracji.
Jak działają amortyzatory drgań
Amortyzatory drgań to urządzenia przeznaczone do zmniejszania lub eliminowania drgań w układach mechanicznych i elektrycznych. Działają poprzez zmianę właściwości dynamicznych układu, pochłaniając i rozpraszając energię wibracji. Istnieje kilka rodzajów amortyzatorów, z których każdy działa na innej zasadzie.
Dostrojone amortyzatory masowe (TMD)
Jednym z najpowszechniejszych typów tłumików drgań stosowanych w sprzęcie elektrycznym jest tłumik masowy strojony (TMD). TMD składa się z masy, sprężyny i amortyzatora. Masa jest połączona z wibrującą konstrukcją za pomocą sprężyny i tłumika i jest dostrojona tak, aby rezonowała z tą samą częstotliwością co źródło wibracji.
Kiedy sprzęt wibruje, TMD również zaczyna wibrować. Ruch TMD jest przesunięty w fazie z ruchem urządzenia, co oznacza, że siły generowane przez TMD przeciwdziałają siłom generowanym przez źródło drgań. W rezultacie wibracje sprzętu są zmniejszone.
Na przykład w dużym generatorze elektrycznym można zainstalować TMD w celu zmniejszenia wibracji spowodowanych obrotem wirnika generatora. TMD jest dostrojony do częstotliwości wibracji generowanych przez wirnik i gdy wirnik się obraca, TMD wibruje w przeciwnym kierunku, eliminując wibracje.
Amortyzatory wiskotyczne
Tłumiki wiskotyczne to kolejny rodzaj pochłaniaczy drgań powszechnie stosowanych w sprzęcie elektrycznym. Tłumiki te działają poprzez zamianę energii kinetycznej drgań na energię cieplną poprzez lepki przepływ płynu.
Tłumik lepki zwykle składa się z tłoka poruszającego się w cylindrze wypełnionym lepkim płynem, takim jak olej silikonowy. Gdy urządzenie wibruje, tłok porusza się w cylindrze tam i z powrotem, powodując przepływ płynu przez małe otwory. Opór przepływu cieczy generuje siłę tłumiącą, która przeciwstawia się ruchowi urządzenia i redukuje wibracje.
Tłumiki wiskotyczne są często stosowane w rozdzielnicach elektrycznych w celu zmniejszenia wibracji powodowanych przez otwieranie i zamykanie wyłączników. Szybki ruch mechaniczny wyłączników może generować znaczne wibracje, które mogą być szkodliwe dla sprzętu i otaczających go elementów. Instalując tłumik wiskotyczny, wibracje te można skutecznie wytłumić, chroniąc sprzęt i poprawiając jego niezawodność.
Gumowe mocowania i izolatory
Gumowe mocowania i izolatory to proste, ale skuteczne pochłaniacze drgań, które są szeroko stosowane w sprzęcie elektrycznym. Urządzenia te działają poprzez zapewnienie elastycznego interfejsu pomiędzy sprzętem a jego powierzchnią montażową, redukując przenoszenie drgań.
Guma posiada doskonałe właściwości tłumiące, co oznacza, że potrafi absorbować i rozpraszać energię drgań. Kiedy sprzęt wibruje, gumowe mocowanie lub izolator odkształca się, zamieniając energię kinetyczną wibracji w energię cieplną. Proces ten zmniejsza amplitudę drgań i zapobiega ich przenoszeniu na otaczającą konstrukcję.
Na przykład w małym urządzeniu elektrycznym, takim jak lodówka lub pralka, często stosuje się gumowe mocowania, aby odizolować silnik od obudowy. Zmniejsza to hałas i wibracje generowane przez silnik, dzięki czemu urządzenie jest cichsze i wygodniejsze w użyciu.
Korzyści ze stosowania amortyzatorów drgań w sprzęcie elektrycznym
Zastosowanie amortyzatorów drgań w sprzęcie elektrycznym niesie ze sobą szereg korzyści, do których należą:
Większa niezawodność sprzętu
Redukując wibracje, amortyzatory drgań mogą pomóc w zapobieganiu przedwczesnemu zużyciu elementów elektrycznych. Wibracje mogą powodować naprężenia mechaniczne komponentów, co z czasem prowadzi do zmęczenia i awarii. Łagodząc te wibracje, amortyzatory drgań mogą wydłużyć żywotność sprzętu i zmniejszyć potrzebę konserwacji i napraw.
Zmniejszone zanieczyszczenie hałasem
Wibracje w sprzęcie elektrycznym mogą generować znaczny hałas, który może być uciążliwy zarówno w środowisku przemysłowym, jak i mieszkaniowym. Redukując wibracje, pochłaniacze drgań mogą również zmniejszyć hałas generowany przez sprzęt, tworząc bardziej komfortowe i ciche środowisko.
Zwiększone bezpieczeństwo
Nadmierne wibracje w sprzęcie elektrycznym mogą stanowić zagrożenie dla bezpieczeństwa, zwłaszcza w zastosowaniach wysokiego napięcia. Wibracje mogą powodować luźne połączenia, co może prowadzić do wyładowań łukowych i zwarć. Redukując wibracje, amortyzatory drgań mogą pomóc w zapewnieniu bezpiecznej pracy sprzętu.
Amortyzatory drgań i powiązane komponenty

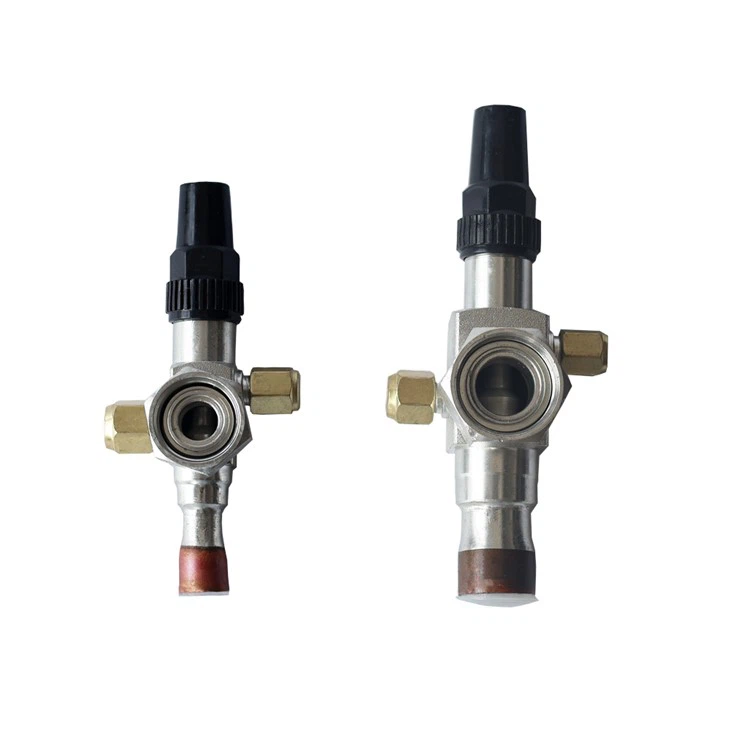

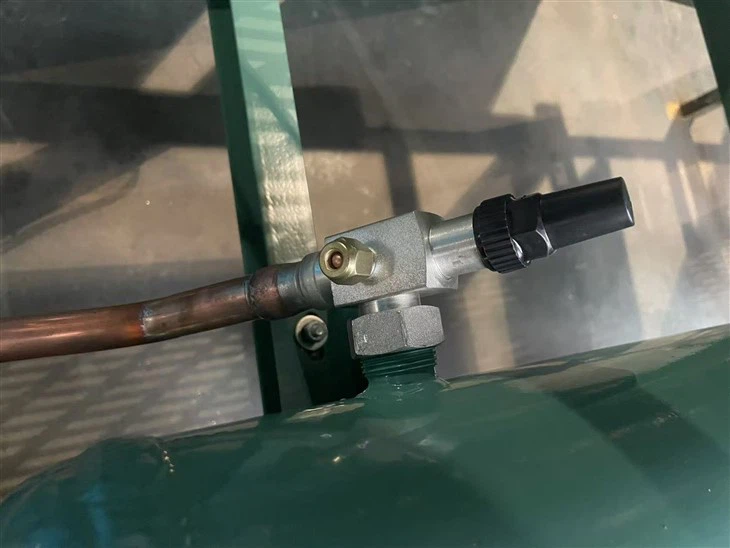

Oprócz pochłaniaczy drgań istnieją inne elementy układów elektrycznych, na które mogą mieć wpływ wibracje. Na przykład zawory w układach chłodniczych, takie jakZawór RotalockiMiedziany zawór Rotalock do systemów chłodniczych | Zawór serwisowy z korpusem mosiężnym z miedzianymi złączkami, może być wrażliwy na wibracje. Nadmierne wibracje mogą spowodować wyciek lub nieprawidłowe działanie tych zaworów, co może prowadzić do utraty czynnika chłodniczego i zmniejszenia wydajności systemu.
Podobnie,Zawór zatrzymującyw układach elektrycznych mogą być również podatne na wibracje. Zawór odcinający przeznaczony jest do kontrolowania przepływu płynu lub gazu, a wibracje mogą spowodować nieoczekiwane otwarcie lub zamknięcie zaworu, co prowadzi do awarii systemu. Stosując amortyzatory drgań w połączeniu z tymi zaworami, można znacznie zmniejszyć ryzyko awarii spowodowanych wibracjami.
Wniosek
Tłumiki drgań odgrywają kluczową rolę w zapewnieniu optymalnej wydajności, niezawodności i bezpieczeństwa sprzętu elektrycznego. Rozumiejąc, jak działają amortyzatory drgań i jakie korzyści oferują, możesz podejmować świadome decyzje dotyczące stosowania tych urządzeń w swoich instalacjach elektrycznych.
Jako dostawca amortyzatorów drgań dążymy do dostarczania wysokiej jakości produktów i rozwiązań, aby sprostać unikalnym potrzebom naszych klientów. Niezależnie od tego, czy szukasz redukcji wibracji w małym urządzeniu elektrycznym, czy w dużym generatorze przemysłowym, posiadamy wiedzę i doświadczenie, które pomogą Ci znaleźć odpowiedni pochłaniacz drgań do Twojego zastosowania.
Jeśli chcesz dowiedzieć się więcej na temat naszych amortyzatorów drgań lub masz pytania dotyczące ich zastosowania w sprzęcie elektrycznym, nie wahaj się z nami skontaktować. Chętnie omówimy Twoje wymagania i zaproponujemy rozwiązanie dostosowane do Twoich potrzeb. Współpracujmy, aby zminimalizować wibracje i zwiększyć wydajność Twoich systemów elektrycznych.
Referencje
- Meirovitch, L. (2001). Zasady i techniki wibracji. Sala Prentice’a.
- Inman, DJ (2014). Wibracje inżynieryjne. Pearsona.
- Rao, SS (2010). Wibracje mechaniczne. Pearson Edukacja w Indiach.
